ГАРАНТИЯ 3 ГОДА

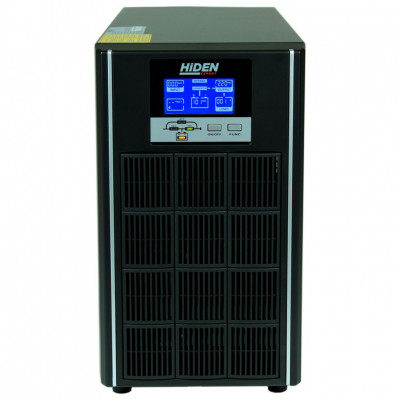

ИБП Hiden UDC9203S, высоконадёжный однофазный ИБП напольного типа со встроенными аккумуляторами в корпусе.
Сферы применения:
- Системы видеонаблюдения
- Малое промышленное оборудование
- Серверы начального уровня
- Дежурное освещение
- Маршрутизаторы, сетевое оборудование
- Системы хранения данных
Особенности:
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- ЖК-дисплей с функцией настройки
- Удаленное администрирование
- RS-232, USB
- Защита проводных линий: RJ-11, RJ-45
- SNMP-карта для удаленного мониторинга (опция)
- Сухие контакты (опция)
- Возможность подключения ДГУ
- Функция холодного старта для запуска ИБП
- Интеллектуальное управление батареями
- Порт удаленного аварийного отключения (EPO)
- Возможность выбора режима работы с высоким КПД
| UDC9203S | |
| Вход | |
| Холодный старт | по умолчанию частота настроена на 50Hz |
| Диапазон входного напряжения | 110VAC~288VAC |
| Зависимость нижнего порога входного напряжения от нагрузки | 100% нагрузка@>176VAC |
| 80% нагрузка@>154VAC | |
| 70% нагрузка@>132VAC | |
| 50% нагрузка@>110VAC | |
| Фазность | одна фаза вход/одна фаза выход |
| Напряжения перехода в батарейный режим | (200VAC/208VAC/220VAC/230VAC/240VAC) |
| нижний порог перехода | 110VAC |
| нижний порог восстановления | 121VAC |
| верхний порог перехода | 288VAC |
| верхний порог восстановления | 281VAC |
| Ток | 14.4A |
| Входной коэффициент мощности | ≥0.97 |
| Диапазон входной частоты | 40~70Hz |
| Выход | |
| Мощность (KVA) | 3 |
| Мощность (kW) | 2.7 (2.4 для 200VAC/208VAC) |
| Выходное напряжение | Синусоидальный выходной сигнал |
| Номинальное напряжение | 200/208/220/230/240VAC |
| Отклонение напряжения | ± 1 % |
| Искажение напряжения | ≤2% THD, линейная нагрузка |
| ≤ 5% THD, не линейная нагрузка | |
| Выходная частота | |
| Диапазон синхронизации | ±5Hz по умолчанию |
| батарейный режим | (50±0.1) Hz по умолчанию |
| Время переключения | |
| On-line - АКБ | 0 |
| Инвертер - Байпас | 2ms |
| Эффективность | |
| On-line режим (АКБ полностью заряжены) | 90% при 100% нагрузке, 90% при 50% нагрузке |
| ECO режим | 97,00% |
| Батарейный режим | 87% при 100% нагрузке, 89% при 50% нагрузке |
| Перегрузочная способность (инвертер) | 105%~130%: переключение на байпас через 1 мин. |
| 150%: переключение на байпас через 30 сек. | |
| Перегрузочная способность (режим АКБ) | 105%~130%:отключение через 10 сек. |
| 150%:отключение через 5 сек. | |
| Перегрузочная способность (байпасс) | <130%: длительная работа |
| >130%~<150%:отключение через 10 мин. | |
| >150%~<180%:отключение через 5 сек. | |
| Крест-фактор | 3:01 |
| АКБ | |
| Тип | 12VDC/7Ah |
| Количество | 8 |
| Напряжение на DC шине | 96VDC |
| Напряжение разряда АКБ | 88VDC~94VDC в зависимости от нагрузки |
| Зарядное устройство | |
| Напряжение заряда | Плавающее: 108VDC/ повышенное: 110.4VDC |
| Зарядный ток (max) | 1A |
| Время заряда | 8 часов до 90% |
| Ток утечки | <1mA |
| Органы управления и коммуникации | |
| Дисплей | LED+LCD |
| Предупреждение | Два коротких, затем один длинный звуковой сигнал |
| Ошибка | Продолжительный звуковой сигнал |
| Интерфейсы | Smart RS232, B-type USB port |
| Опции | DB9, сухие контакты, SNMP |
| Уровень шума (1 метр) | <45dB@<60%нагрузка,<50dB@>60%нагрузка |
| Габариты | |
| Ш╳Г╳В (mm) | 190*427*336/190*439*336（max） |
| Ш╳Г╳В (mm) Упаковка | 285*521*420 |
| Вес (Кг.) | 25,6 |
| Вес с упаковкой (Кг.) | 27 |
