ГАРАНТИЯ 3 ГОДА

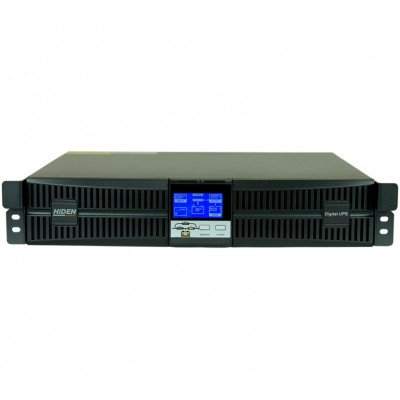

ИБП Hiden Expert UDC9201H-RT, высоконадёжный однофазный ИБП универсального типа (rack/tower) c масштабируемым временем автономной работы.
Сферы применения:
- Серверное оборудование
- Системы хранения данных
- Коммутаторы, маршрутизаторы, сетевое оборудование
- Концентраторы телекоммуникационных сетей
- Промышленное оборудование
- Стойки АСУ ТП
Особенности:
- Коэффициент мощности PF =1
- Универсальный эргономичный корпус Rack/Tower высотой 2U
- Высота батарейного кабинета 2U
- КПД 95% в режиме двойного преобразования КПД 98% в ЕСО-режиме
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Сервисный механический байпас
- Возможность подключения ДГУ
- Функция холодного старта для запуска ИБП
- Порт удаленного аварийного отключения (EPO)
- Интеллектуальное управление батареями
- ЖК-дисплей с функцией настройки
- Возможность параллельной работы с резервом N+X или наращиванием мощности
- RS-232, USB , SNMP-карта (опция), плата параллельной работы (опция), сухие контакты (опция)
| Вход | |
| Холодный старт | Наличие, по умолчанию частота настроена на 50Hz |
| Диапазон входного напряжения | 110VAC~288VAC |
| Зависимость нижнего порога входного напряжения от нагрузки | 100% нагрузка@>176VAC |
| 80% нагрузка@>154VAC | |
| 70% нагрузка@>132VAC | |
| 50% нагрузка@>110VAC | |
| Фазность | одна фаза вход/одна фаза выход |
| Напряжения перехода в батарейный режим | (200VAC/208VAC/220VAC/230VAC/240VAC) |
| нижний порог перехода | 110VAC |
| нижний порог восстановления | 121VAC |
| верхний порог перехода | 288VAC |
| верхний порог восстановления | 281VAC |
| Ток | 4.8A |
| Входной коэффициент мощности | ≥0.97 |
| Входной разъем | IEC C14 |
| Диапазон входной частоты | 40~70Hz |
| Выход | |
| Мощность (KVA) | 1 |
| Мощность (kW) | 0.9 (0.8 для 200VAC/208VAC) |
| Выходное напряжение | Синусоидальный выходной сигнал |
| Номинальное напряжение | 200/208/220/230/240VAC |
| Отклонение напряжения | ± 1 % |
| Искажение напряжения | ≤2% THD, линейная нагрузка |
| ≤ 5.5% THD, не линейная нагрузка | |
| Выходная частота | |
| Диапазон синхронизации | ±5Hz по умолчанию |
| батарейный режим | (50±0.1) Hz по умолчанию |
| Время переключения | |
| On-line - АКБ | 0 |
| Инвертер - Байпас | 2 мсек |
| Эффективность | |
| On-line режим (АКБ полностью заряжены) | 89% при нагрузке 100%, 87% при нагрузке 50% |
| ECO режим | 94,00% |
| - Батарейный режим | 83% при нагрузке 100%, 84% при нагрузке 50% |
| Перегрзочные способности | |
| Перегрузочная способность (инвертор) | 105%~130%: переход на байпас через 1 мин |
| 150%: переход на байпас через 30 сек | |
| Перегрузочная способность (режим АКБ) | 105%~130%: выключение через 10 сек |
| 150%: выключение через 5 сек | |
| Перегрузочная способность (байпас) | <130%: Длительное время |
| >130%~<150%: выключение через 10 мин | |
| >150%~<180%: выключение через 5 сек | |
| Выходные разъемы | (6) IEC C13 |
| Крест-фактор | 3:1 |
| АКБ | |
| Тип | Зависит от внешних АКБ |
| Количество | |
| Напряжение на DC шине | 36VDC |
| Время работы от АКБ | Зависит от внешних АКБ |
| Напряжение разряда АКБ | 33VAC~35VDC зависит от нагрузки |
| Обслуживание батарей | Доступ спереди |
| Зарядное устройство | |
| Напряжение заряда | плавающее:40.5VDC/повышенное:41.4VDC |
| Зарядный ток (max) | 8A or 4A |
| Время заряда | Зависит от внешних АКБ |
| Ток утечки | <1mA |
| Органы управления и коммуникации | |
| Дисплей | LED+LCD |
| Интерфейсы | Smart RS232, B-type USB port, EPO |
| Опции | SNMP, DB9 port, dry contact |
| Уровень шума (1 метр) | <45dB при нагрузке <60%,<50dB при нагрузке >60% |
| Габариты | |
| ШхГхВ (mm) | 438*426*86(2U) |
| max ШхГхВ (mm) | 438*437*86 |
| ШхГхВ (mm) Упаковка | 580*565*250 |
| Вес (кг) | 8 |
| Вес с упаковкой (кг) | 11 |
| Форм-фактор | Rack \Tower |
| Цвет | Черный |
