ГАРАНТИЯ 3 ГОДА

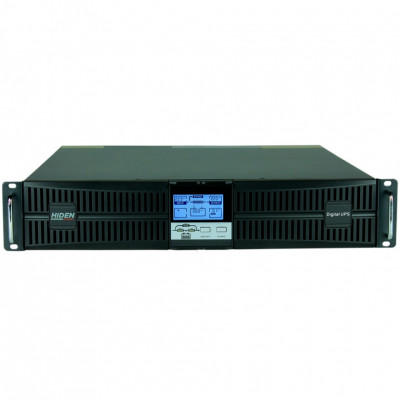

ИБП Hiden Expert UDC92010H-RT, высоконадёжный однофазный ИБП универсального типа (rack/tower) c масштабируемым временем автономной работы.
Сферы применения:
- Серверное оборудование
- Системы хранения данных
- Коммутаторы, маршрутизаторы, сетевое оборудование
- Концентраторы телекоммуникационных сетей
- Промышленное оборудование
- Стойки АСУ ТП
Особенности:
- Коэффициент мощности PF =1
- Универсальный эргономичный корпус Rack/Tower высотой 2U
- Высота батарейного кабинета 2U
- КПД 95% в режиме двойного преобразования КПД 98% в ЕСО-режиме
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Сервисный механический байпас
- Возможность подключения ДГУ
- Функция холодного старта для запуска ИБП
- Порт удаленного аварийного отключения (EPO)
- Интеллектуальное управление батареями
- ЖК-дисплей с функцией настройки
- Возможность параллельной работы с резервом N+X или наращиванием мощности
- RS-232, USB , SNMP-карта (опция), плата параллельной работы (опция), сухие контакты (опция)
| Вход | |
| Диапазон входного напряжения | 110VAC~288VAC |
| Зависимость нижнего порога входного напряжения от нагрузки | 100% нагрузка@>176VAC |
| 90% нагрузка@>154VAC | |
| 75% нагрузка@>132VAC | |
| 50% нагрузка@>110VAC | |
| Фазность | Одна фаза вход, Одна фаза выход |
| Напряжения перехода в батарейный режим | 200VAC/208VAC/220VAC/230VAC/240VAC |
| нижний порог перехода | 110VAC |
| нижний порог восстановления | 121VAC |
| верхний порог перехода | 288VAC |
| верхний порог восстановления | 281VAC |
| Входной ток | |
| Диапазон (при полном заряде) | 53A/220V |
| Входной коэффициент мощности | ≥0.99 |
| Искажение входного тока | <4% |
| Диапазон входной частоты | 40~70Hz |
| Выход | |
| Мощность (KVA) | 10KVA |
| Мощность (kW) | 10KW |
| Выходное напряжение | Синусоидальный выходной сигнал |
| Номинальное напряжение | 220VAC/230VAC/240VAC (PF=1), 200VAC/208VAC (PF=0.9) |
| Отклонение напряжения | ± 1 % |
| Искажение напряжения | ≤1% THD, линейная нагрузка |
| ≤ 5% THD, не линейная нагрузка | |
| Выходная частота | |
| Диапазон синхронизации | ±5Hz по умолчанию, настраивается |
| батарейный режим | (50±0.1) Hz |
| Время перехода | |
| On-line – АКБ | 0ms |
| Инвертер - Байпасс | 0ms |
| Эффективность | |
| -On-line режим (АКБ полностью заряжены) | 94.6% при нагрузке 100%, 95% при нагрузке 60% |
| ECO режим | 98,00% |
| Перегрузочная способность (инвертер) | 105% ~ 110% : Переход на байпас через 10 мин |
| 111% ~ 125% : Переход на байпас через 1 мин | |
| 126% ~ 150%: Переход на байпас через 30 сек | |
| Перегрузочная способность (байпасс) | Менее 125%: Длительная работа |
| 126% ~ 130% : Отключение через 5 мин | |
| 131% ~ 150% : Отключение через 1 мин | |
| > 150% : Отключение через 200 мсек | |
| Крест-фактор | 3:1 |
| АКБ | |
| Тип | Зависит от внешних АКБ |
| Количество | 16-20 шт. настраивается |
| Напряжение на DC шине | 192VDC по умолчанию, настраивается 192/216/240 VDC |
| Зарядное устройство | |
| -Зарядный ток (max) | 5A макс.,настраивается |
| Напряжение плавающего заряда | 2.25V/cell по умолчанию, настраивается |
| Напряжение ускоренного заряда | 2.25V/cell по умолчанию, настраивается |
| Время заряда | Зависит от внешних АКБ |
| Ток утечки | <3mA |
| Органы управления и коммуникации | |
| Дисплей | LED+LCD |
| Интерфейсы | Smart RS232, B-type USB port, EPO, RS485 (опция), SNMP (опция), Сухие контакты (опция) |
| Параллельная работа (опция) | До 4 ИБП |
| 12A зарядное устройство (опция) | 4-уровневый заряд, @PF0.9 |
| Шум ( 1 метр) | <58dB |
| Габариты | |
| ШхГхВ (mm) | 440*550*86 |
| Вес (Кг.) | 18 |
| Вес с упаковкой (Кг.) | 21 |
| Форм-фактор | Rack/Tower |
| Цвет | Черный |
