ИБП Hiden Expert UDC92010H-12A внешние акб=±96/108/120В (16/18/20 АКБ), ЗУ 12А, 10 kVA/9 kW (PF=0,9)
Категории:
ИБП для офиса
ИБП для медицины

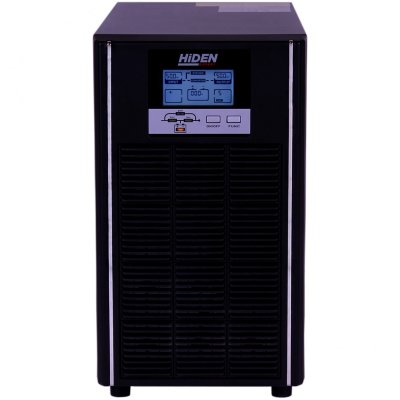

ИБП Hiden Expert UDC92010H-12A, высоконадёжный однофазный ИБП напольного типа для подключения внешних АКБ высокой ёмкости.
Сферы применения:
- Отопительное оборудование
- Холодильное оборудование
- Циркуляционные насосы
- Системы аварийного освещения
- Системы видеонаблюдения
- Пожарно-охранные системы
Особенности:
- Коэффициент мощности PF =1
- КПД 95% в режиме двойного преобразования КПД 98% в ЕСО-режиме
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Сервисный механический байпас
- Возможность подключения ДГУ
- Функция холодного старта для запуска ИБП
- Порт удаленного аварийного отключения (EPO)
- Интеллектуальное управление батареями
- ЖК-дисплей с функцией настройки
- Возможность параллельной работы с резервом N+X или наращиванием мощности
- RS-232, USB , SNMP-карта (опция), плата параллельной работы (опция), сухие контакты (опция)
| Вход | |
| Холодный старт | Наличие, По умолчанию частота настроена на 50Hz |
| Диапазон входного напряжения | 110VAC~288VAC |
| Зависимость нижнего порога входного напряжения от нагрузки | 100% нагрузка@>176VAC |
| 90% нагрузка@>154VAC | |
| 75% нагрузка@>132VAC | |
| 50% нагрузка@>110VAC | |
| Фазность | Одна фаза вход, Одна фаза выход |
| Напряжения перехода в батарейный режим | 200VAC/208VAC(PF=0.9), 220VAC/230VAC/240VAC(PF=1) |
| нижний порог перехода | 110VAC |
| нижний порог восстановления | 121VAC |
| верхний порог перехода | 288VAC |
| верхний порог восстановления | 281VAC |
| Входной ток (при полном заряде) | 49A/220V |
| Входной коэффициент мощности | ≥0.99 |
| Искажение входного тока | <4% |
| Диапазон входной частоты | 40~70Hz |
| Выход | |
| Мощность (KVA) | 10KVA |
| Мощность (kW) | 9KW |
| Выходное напряжение | Синусоидальный выходной сигнал |
| Номинальное напряжение | 220VAC/230VAC/240VAC (PF=1), 200VAC/208VAC (PF=0.9) |
| Отклонение напряжения | ± 1 % |
| Искажение напряжения | ≤1% THD, линейная нагрузка |
| ≤ 5% THD, не линейная нагрузка | |
| Выходная частота | |
| Диапазон синхронизации | ±5Hz по умолчанию, настраивается |
| батарейный режим | (50±0.1) Hz по умолчанию |
| Время перехода | |
| On-line – АКБ | 0ms |
| Инвертер - Байпас | 0ms |
| Эффективность | |
| -On-line режим (АКБ полностью заряжены) | 94,6% при нагрузке 100% |
| 95% при нагрузке 60% | |
| -ECO mode | 98,00% |
| Перегрузочная способность (инвертер) | 105% ~ 110% : Переход на байпас 10 мин |
| 111% ~ 125% : Переход на байпас 1 мин | |
| 126% ~ 150%: Переход на байпас 30 сек | |
| Перегрузочная способность (байпасс) | менее 125%: длительная работа |
| 126% ~ 130% : отключение через 5 мин | |
| 131% ~ 150% : отключение через 1 мин | |
| > 150% : отключение через 200 мсек | |
| Крест-фактор | 3:01 |
| АКБ | |
| Тип | Подключение внешних АКБ |
| Количество | 16 шт. по умолчанию (настраивается16/18/20/22/24) |
| Напряжение на DC шине | 192VDC по умолчанию, настраивается 192/216/240 VDC |
| Зарядное устройство | |
| Зарядный ток | 12А |
| Напряжение плавающего заряда | 2.25V/cell по умолчанию |
| Напряжение ускоренного заряда | 2.25V/cell по умолчанию |
| Время заряда | 8ч до 90% |
| Ток утечки | <3mA |
| Органы управления и коммуникации | |
| Дисплей | LED+LCD |
| Интерфейсы | Smart RS232, EPO, B-type USB port |
| RS485 | опция |
| SNMP | опция |
| Сухие контакты | опция |
| Параллельная работа (опция) | До 4 ИБП |
| Уровень шума (на расстоянии 1м) | <58dB |
| Габариты | |
| Ш╳Г╳В (mm) | 190*485*336 |
| Вес (Кг.) | 16 |
| Вес с упаковкой (Кг.) | 17 |
| Цвет | Черный |
