ГАРАНТИЯ 4 ГОДА

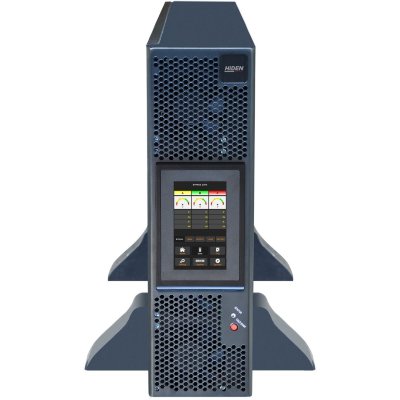

ИБП Hiden Expert HR33020CL. Универсальный ИБП с возможность монтажа в серверную стойку, трехфазный вход / трехфазный выход, PF=1.
Сферы применения:
- Системы видеонаблюдения
- Коммутаторы, маршрутизаторы, сетевое оборудование
- Серверы начального уровня
- Малое промышленное оборудование
- Системы хранения данных
- Дежурное освещение
Особенности:
- PF = 1 (kVA=kW)
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Поддержка 3-3 / 3-1 режимов работы (опция)
- ЖК-дисплей 5,7 дюймов с функцией настройки
- RS-232, USB
- Параллельная работы N+1, N+X
- SNMP-карта для удаленного мониторинга (опция)
- Сухие контакты Возможность подключения дизель- генератора
- Функция холодного старта для запуска ИБП
- Интеллектуальное управление батареями
- Управление аварийным отключением через порт удаленного аварийного отключения (EPO)
- Возможность выбора режима работы с высоким КПД (ECO-режим)
| Модель | HR33020CL |
| Мощность, kVA / kW | 20 |
| Вход | |
| Номинальное напряжение | 3Ph+N+PE,208/220(фазное) |
| Диапазон входного напряжения | 304-478Vac (line-line),при полной нагрузке; |
| 228V-304Vac (line-line), в этом диапазоне мощность нагрузки линейно уменьшается с уменьшением напряжения | |
| Номинальная частота | 50/60 Hz |
| Диапазон входной частоты | 40-70Hz |
| Power factor | >0.99 |
| >td ><3% | |
| Выход | |
| Номинальное напряжение | 380/400/415VAC (линейное) |
| Номинальная частота | 50/60 Hz |
| Стабильность частоты | ±0.1% |
| Стабильность напряжения | ±1.5% |
| Перегрузочная способность | 110%, 60min; |
| 125%,10min; | |
| 150%,1min; | |
| >150%,200ms | |
| Output Power Factor | 1 |
| >td colspan="1"><1% при 0% - 100% линейной нагрузке | |
| <5.5% при полной нелинейной нагрузке | |
| Батарея | |
| Напряжение | ±240V |
| Количество АКБ | 40 |
| Напряжение плавающего заряда | 2.25V/cell (настраивается в диапазоне 2.2V/cell～2.35V/cell) |
| Температурная компенсация | 3.0 mV/℃ /cl (настраивается в диапазоне :0~5.0) |
| Пульсация напряжения | ≤1% |
| Пульсация тока | ≤5% |
| Напряжение выравнивающего заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell～2.45V/cell) |
| Конечное напряжение разряда | 1.65V/cell (настраивается в диапазоне: 1.60V/cell~1.750V/cell) при @0.6C токе разряда |
| 1.75V/cell (настраивается в диапазоне: 1.65V/cell~1.8V/cell) при @0.15C токе разряда | |
| Напряжение заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell～2.45V/cell) |
| Мощность зарядного устройства | 10% от мощности ИБП ( настраивается в диапазоне 1~20%) |
| Байпас | |
| Номинальное напряженеи | 380/400/415VAC (линейное) |
| Перегрузочная способность | 125%, Длительная работа; |
| 125%~130%, 10 min; | |
| 130%~150%, 1min; 150%~400%, 1s; | |
| >400%, 200ms. | |
| Номиналная частота | 50/60Hz |
| Время переключения | 0 |
| Диапаон напряжения | Настраиваемый, по умолчанию -20%~+15% |
| Верхний предел: +10%, +15%, +20%, +25% | |
| Нижний предел: -10%, -15%, -20%, -30%, -40% | |
| Диапазон частоты | Настраивается, ± 1Hz, ± 3Hz, ± 5Hz |
| Эффективность | |
| Нормальный режим (on-line) | >95.5 |
| ECO режим | >98 |
| Батарейный режим | >95.5 |
| Дисплей и коммуникационный порты | |
| Дисплей | LCD |
| Коммуникационные порты | Standard:RS232, RS485, Dry Contact |
| Option: SNMP, USB, Parallel | |
| Параметры окружающей среды | |
| Тепловыделение, W | 1113 |
| Тепловыделение, Btu/h | 3798 |
| Уровень шума на расстоянии 1 метр | 58dB @ 100% нагрузки, 55dB @ 45% нагрузки |
| Рабочая высота | ≤1000,нагрузка снижается на 1% на каждые 100 м от 1000 м и |
| 2000м | |
| Относительная влажность | 0-95,без конденсации |
| Рабочая температура | 0-40, для АКБ время работы уменьшается вдвое на каждые 10°C |
| выше 20°C | |
| Температура хранения ИБП | -110 |
| Механические характеристики | |
| Габариты, мм | 438*750*130 |
| Вес, кг | 30 |
| Цвет | Черный, RAL7021 |
| Степень защиты | IP20 |
| Соответствие стандартам | |
| Общие требования безопасности к используемому ИБП | EN50091-1-1/IEC62040-1-1/AS 62040-1-1 |
| в зоне доступа оператора | |
| Электромагнитная совместимость (EMC) | EN50091-2/IEC62040-2/AS 62040-2（ C3） |
| требования к ИБП | |
| Способ определения производительности и | EN50091-3 / IEC 62040-3 / AS 62040-3（ VFI SS 111) |
| требования к испытанию UPS | |
| Безопасноть | IEC/EN/AS60950 |
| Электромагнитное излучение | IEC/EN/ AS61000 series |
| Строительство | IEC/EN/AS60146 series and 60950 |
